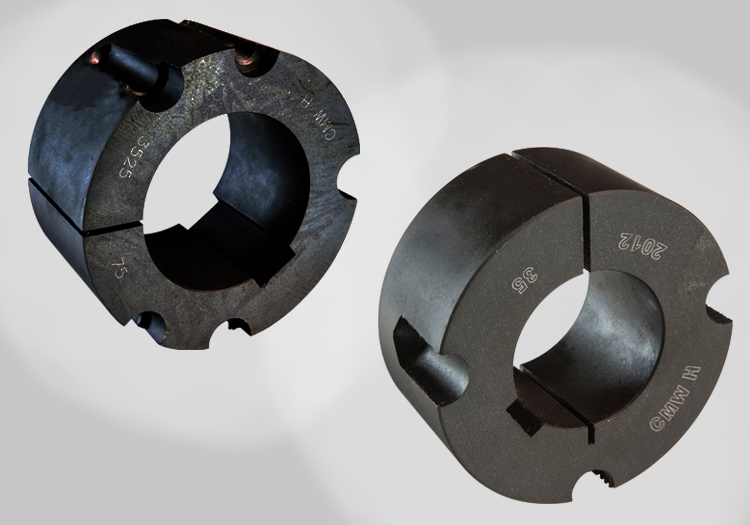

Moyeux amovibles
Généralités
- Système éprouvé : le plus couramment utilisé,
- Montage/démontage simple,
- CMW propose une gamme complète de dimension métrique et empire :
- pas de réalésage du composant de transmission,
- s'adapte parfaitement aux arbres de dimensions standard. - Pas de clavette nécessaire sur les applications de charge légère et moyenne.
- Emballage soigné.
Caractéristiques
Le moyeu est l'interface entre l'arbre de transmission et de nombreux composants mécaniques.
Fabriqués sur centres d'usinages automatisés :
- Positionnement angulaire des trous irréprochable.
- Fonte haute résistance G3000.
- Phosphatation pour résistance à la corrosion 200hbs.
- Alésage H7 et Ra√1.6
- Excellent maintien sur l'arbre.
- Emballage induviduel CMW plastifié et renforcé.
- Vis et notice incluses.
Disponible en "packs industriels" pour en faciliter la manipulation.
| Moyeu | 1008 | 1108 | 1210 | 1215 | 1610 | 1615 | 2012 | 2517 | 3020 | 3030 | 3525 | 3535 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Qté pack | 100 | 100 | 64 | 48 | 45 | 27 | 27 | 12 | 8 | 8 | 8 | 8 |
Explication de la référence : MX1008009
MX : Moyeu amovible
1008 : Type du moyeu; Désignation internationnale
009 : ∅ d'alésage, sur 3 digits, en mm.
Montage
- Nettoyer et dégraisser soigneusement toutes les surfaces du moyeu.
- Placer le moyeu dans son logement en alignant les taraudages.
- Graisser légèrement le filet et la pointe des vis (ou la sous-tête pour les vis CHC)*. Mettre en place les vis sans les serrer
- Nettoyer l’arbre et placer l’ensemble à l’emplacement désiré.
- La clavette doit être à face parallèle et ne doit jamais être en contact avec le fond de la rainure du moyeu, sous peine de casser le moyeu.
- Serrer les vis progressivement et alternativement* jusqu'à ce qu’elles soient à fond.
- Alterner martelage de la face large du moyeu avec un tasseau de bois ou un manchon adapté et serrage des vis
- Après quelques minutes de fonctionnement sous charge, vérifier le serrage des vis
- Remplir de graisse tous les orifices.
Extraction
- Desserrer toutes les vis de plusieurs tours. Retirer autant de vis que de trous d’extraction (1 ou 2 selon la taille du moyeu)
- Graisser le filet et la pointe des vis (ou la sous-tête pour les vis CHC).
- Serrer la/les vis dans le/les trous d’extraction jusqu’au déblocage du moyeu. L’ensemble doit coulisser librement sur l’arbre.
- Sortir l’ensemble de l’arbre.
* Graissage des vis : il est indispensable de graisser le filet et la pointe des vis sans tête (ou la sous tête des vis CHC)
* Serrage des vis : le serrage des vis doit être réalisé délicatement et alternativement au risque d’arracher les filets et de casser le moyeu s’il s’arqueboute.
